地震観測システム
□概要
軟弱地盤上の大規模構造物(2005年9月竣工,2006年4月開校)に免震装置を設置するに当たり,その実挙動を追跡調査することを目的として,免震装置の上下に12台,校舎脇のGL-1,40mに各1台の計14台の加速度計が設置され,2007年7月29日に地震観測システム(既存システム)が稼働している.なお,免震層の維持管理目的に,4基のけがき式変位計も設置されている.なお,豊洲校舎の工事期間は,2003年6月6日〜2005年9月30日で,2006年4月1日に供用されている.
2010年3月より,上部構造体の地震時挙動を観測することを目的に,教室棟,研究棟の4階以上に加速度計を設置された.これらの加速度計は,学内LANに接続されたネットワークセンサーで建物の上部に10台,既存システムの地震計との比較のため,地震計4(免震層階)の箇所に1台,自由地盤の地震記録として,1台の計12台のネットワークセンサーを設置している.また,既存の変位計はけがき式変位計のため,時間の情報を得ることができなかった.そこで,免震層にデジタル式変位計が設置され,既存の集録装置に接続されている.
2012年5月には,教室棟に1台,研究棟に1台,交流棟に3台の計5台のネットワークセンサーを増設する.
□地震計の設置場所(2021/05/25更新)
地震計 No. |
タイプ | 建物 | 水平 位置 |
垂直位置 | 座標(m) | CH番号 | 記録方式 | 備考 | ||||
Y | X | Z | Y | X | Z | ・集録装置(教室1階防災センター内)に専用線で接続され,トリガーが起動したときのみ地震記録が保存される. ・2010/3/25以前は,FMラジオ時報による時刻校正,同日から,GPSによる時刻校正を行っている. |
・2007/7/29に観測システム稼働 | |||||
1 | 加速度 | 交流 | 西側 | 免震層階 | 91.80 | 15.8 | -8.86 | 1 | 2 | 3 | ||
2 | 加速度 | 交流 | 東側 | 免震層階 | 91.80 | 59 | -3.70 | 4 | 5 | 6 | ||
3 | 加速度 | 教室 | 西側 | 免震層階 | 91.80 | 96.8 | -10.36 | 7 | 8 | 9 | ||
4 | 加速度 | 研究 | 東側 | 免震層階 | 91.8 | 156.2 | -10.36 | 10 | 11 | 12 | ||
5 | 加速度 | 研究 | 南側 | 免震層階 | 10.8 | 156.2 | -4.45 | 13 | 14 | 15 | ||
6 | 加速度 | 交流 | 西側 | 地下一階階段踊り場下 | 76.09 | 1.86 | -5.50 | 16 | 17 | 18 | ||
7 | 加速度 | 教室 | 西側 | 地下一階第一サブ変電室 | 97.69 | 109.17 | -7.00 | 19 | 20 | 21 | ||
8 | 加速度 | 研究 | 東側 | 地下一階第二サブ変電室 | 97.69 | 149.52 | -7.00 | 22 | 23 | 24 | ||
9 | 加速度 | 交流 | 西側 | 1階 | 82.47 | 7.85 | 0.00 | 25 | 26 | 27 | ||
10 | 加速度 | 交流 | 東側 | 1階 | 79.53 | 52.62 | 0.00 | 28 | 29 | 30 | ||
11 | 加速度 | 研究 | 北側 | 1階(受付付近のトイレ内) | 85.12 | 152.27 | 0.00 | 31 | 32 | 33 | ||
12 | 加速度 | 研究 | 南側 | 1階EPS室 | 14.73 | 161.6 | 0.00 | 34 | 35 | 36 | ||
13 | 加速度 | 地盤 | GL-1m | 114.87 | 132.93 | -1.00 | 37 | 38 | 39 | |||
14 | 加速度 | 地盤 | GL-40m | 114.87 | 132.93 | -40.00 | 40 | 41 | 42 | |||
D1 | 層間変位 | 研究 | 南側 | 免震層階 | 6.34 | 160.34 | -4.45 | 43 | 44 | 45 | ・2010/3/25に観測システムが稼働 | |
D2 | 層間変位 | 研究 | 北側 | 免震層階 | 72.01 | 142.00 | -4.45 | 46 | 47 | 48 | ||
D3 | 層間変位 | 研究 | 東側 | 免震層階 | 98.43 | 157.98 | -10.36 | 49 | 50 | 51 | ||
D4 | 層間変位 | 教室 | 西側 | 免震層階 | 106.86 | 94.41 | -10.36 | 52 | 53 | 54 | ||
101 | 加速度 | 研究 | 東側 | 免震層階(地震計4の脇) | 91.80 | 156.20 | -10.36 | ・学内LANに接続されたネットワークセンサー. ・このセンサー内のフラッシュメモリーに24時間,振動が記録される. |
||||
102 | 加速度 | 教室 | 西側 | 4階DPS4-8室 | 96.70 | 79.86 | 14.40 | |||||
103 | 加速度 | 研究 | 東側 | 4階AC4-1室 | 97.47 | 162.27 | 14.40 | |||||
104 | 加速度 | 研究 | 南側 | 4階AC4-4室 | -0.80 | 161.56 | 14.40 | |||||
105 | 加速度 | 教室 | 西側 | 7階DPS7-8室 | 96.68 | 79.88 | 27.00 | |||||
106 | 加速度 | 研究 | 東側 | 7階AC7-1室 | 98.01 | 161.72 | 27.00 | |||||
107 | 加速度 | 研究 | 南側 | 7階AC7-4室 | -0.98 | 161.59 | 27.00 | |||||
108 | 加速度 | 研究 | 北側 | 9階AC9-1室 | 98.13 | 161.45 | 37.20 | |||||
109 | 加速度 | 研究 | 南側 | 9階AC9-4室 | -0.92 | 160.70 | 37.20 | |||||
110 | 加速度 | 研究 | 北側 | 14階AC14-1室 | 98.12 | 161.52 | 57.20 | |||||
111 | 加速度 | 研究 | 南側 | 14階AC14-4室 | -0.91 | 161.56 | 57.20 | |||||
112 | 加速度 | 守衛小屋 | 1階(新校舎建設のため2019/12/3廃止) | 30.60 | -14.85 | 0.00 | ||||||
113 | 加速度 | 教室 | 西側 | 1階DPS1-8室 | -97.20 | 80.60 | 0.00 | ・2012/5/13に増設・稼働 (115のみ2013/3/1に設置) |
||||
114 | 加速度 | 研究 | 中間 | 9階09I30 | 48.60 | 161.6 | 37.20 | |||||
115 | 加速度 | 交流 | 西側 | 4階DPS4-1室 | 75.60 | 5.00 | 14.40 | |||||
116 | 加速度 | 交流 | 東側 | 4階DPS4-7室 | 94.50 | 64.40 | 14.40 | |||||
117 | 加速度 | 交流 | 西側 | 7階DPS7-1室 | 75.60 | 5.00 | 27.00 | |||||
118 | 加速度 | 交流 | 東側 | 7階教室側屋根裏通路 | 97.20 | 64.40 | 27.00 | |||||
119 | 加速度 | 守衛小屋 | GL-40m(新校舎建設のため2019/12/3廃止) | 27.65 | -10.60 | -40.00 | ・2012/10/26に増設・稼働 | |||||
T-1 | 層間変位 | 研究 | 南側 | 免震層階 | 8.35 | 160.37 | -4.45 | 感圧式層間変位計 | ||||
T-2 | 層間変位 | 研究 | 北側 | 免震層階 | 70.20 | 143.34 | -4.45 | |||||
T-3 | 層間変位 | 教室 | 西側 | 免震層階 | 105.30 | 95.33 | -10.36 | |||||
T-4 | 層間変位 | 交流 | 中央 | 免震層階 | 86.01 | 25.62 | -8.86 |
※Z軸の座標を訂正(2014/11/07)

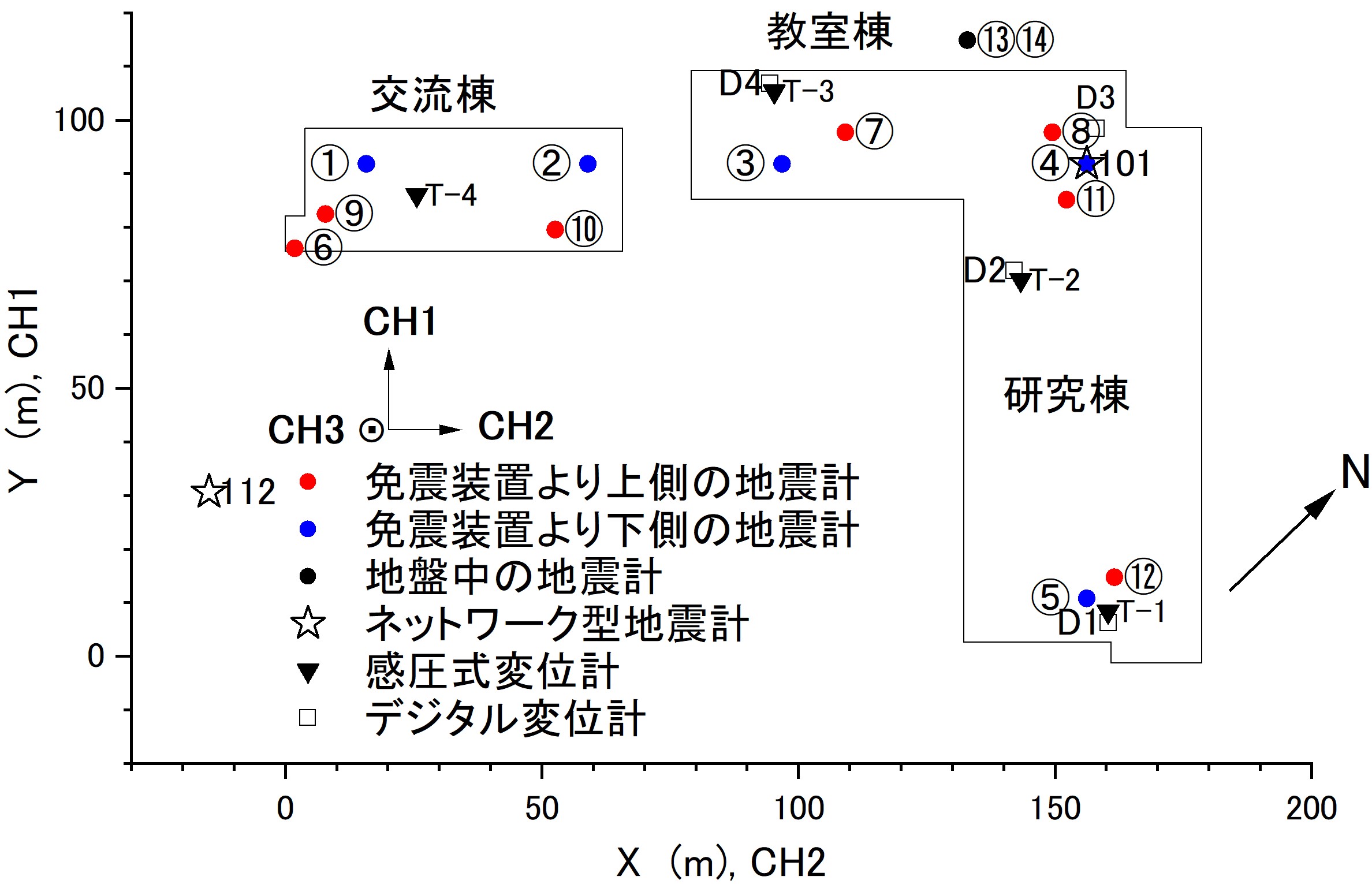

□地震計1〜14, 変位計D1〜4, ネットワークセンサー101,112の設置位置
※地震計の向きは,上図のX,Y,Z(上向きが+)方向です.

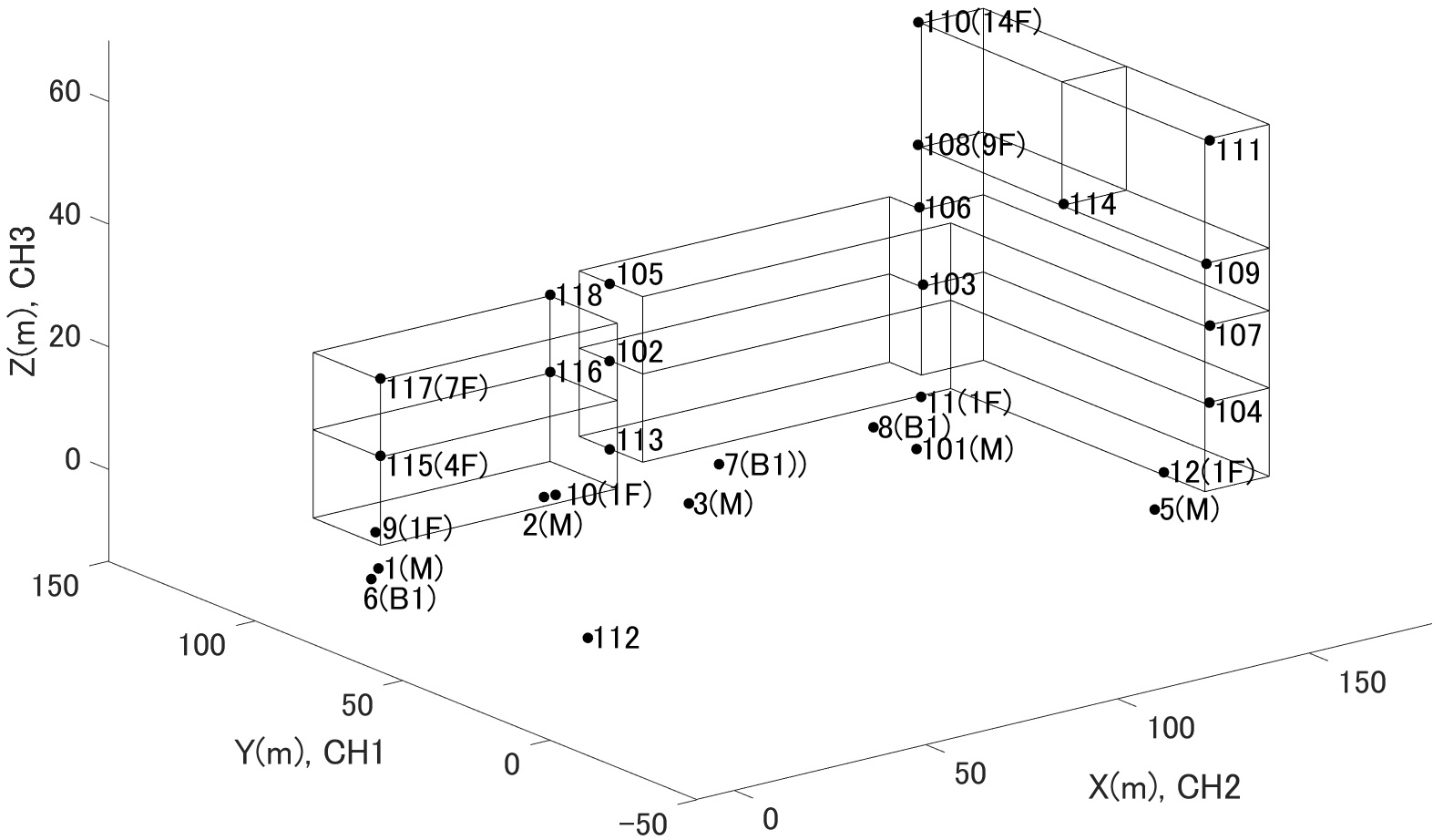

□地震計102〜111の設置位置
□観測システム(主な構成)
地震計1〜12:サーボ型加速度計(東京測振社製,SV-355T)
地震計13, 14:サーボ型加速度計(東京測振社製,SA-355CT)
時刻校正:【2005/7/29〜2010/3/24:ラジオ時報】【2010/3/25以降:GPS】(いずれも東京測振社製,ST-SE570)
集録装置:24bit分解能ICカード集録装置(東京測振社製,SAMTAC-700)
観測開始日:2007年7月29日(校舎の竣工は:)
以上の設置者:学校法人芝浦工業大学
変位計D1〜4:回転角付変位計(東京測振社製, DPR-600A ):時刻校正,集録は上記の集録装置で行っている.
地震計101〜112
:ネットワーク・サーボ型加速度計(東京測振社製,SV-355T):時刻校正はNTPサーバ(学内施設)との通信により行っている.記録は各加速度計内のフラッシュメモリーに保存され,定期的にネット経由でPCサーバーにコピーしている.
観測開始日:2010年3月25日
以上の設置者:東京大学橋梁研究室,芝浦工業大学地震防災研究室
□観測システムの更新について
・地震計101の感度を10倍とする.これに伴い記録できる最大加速度は200galへと変更となる.(2012/05/08実施)
・地震計101-112の地震計の電子回路基盤の交換にともなうSN比の向上(2012/05/08,2012/05/13に実施)
・地震計113,114, 116-118の追加(2012/05/13実施)
・地震計119の追加(2012/10/26実施)
・地震計115の追加(2013/03/01実施)
・地震計101-119のシステムのバージョンアップ(2013/09/26-27実施)
・地震計101-119のシステムの更新(2014/10/29実施)※この更新プログラムに誤りがあり、12/5までの記録のトリガー時刻の不正確、ヘッダ部のサンプリング数(N)より記録は短くなる可能性がある、などの不具合がある。
・地震計101-119のシステムの再更新(2014/12/05実施)※上記の不具合(2014/10/29)のトリガー時刻への対応をする。なお、サンプリング数に関しては以降の対応することとしている。
・地震計101-119のシステムの再再更新(2014/12/17実施)※上記の不具合(2014/10/29)のサンプリング数への対応をする。なお,NTP時刻校正関連logの不具合(古いlogの自動削除機能がうまく働いていない)が見つかり,今後対応する.
・地震計119,112の時刻校正をNTP方式からGPS方式へ変更(2016/02/23実施)(地震計119(マスター):10分間隔でGPS受信,地震計112(スレーブ):1分間隔で119側と同期.なお,この同期は両地震計間の専用線を通して行われている.)
・新校舎建設のため地震計112,119での観測を終了(2019/12/3)
□謝辞:本システムBは,CREST(科学技術振興機構)(科学技術振興機構)の研究課題「都市基盤の災害事故リスクの監視マネジメント(代表:東京大学藤野陽三教授)」の一環で行われています.システム構築に当たり,(株)東京測振 ,芝浦工大施設課の方々に大変お世話になりました.記して,感謝申し上げます.
最終更新:2021/05/25
