2005年8月16日11時46分宮城県沖地震

震源38.1°N 142.4°E 深さ42 km　 Mj7.2（以上，気象庁）

震源パラメーター(以下，東大地震研究所，ＥＩＣ地震学ノート，No.168，Aug 16, 2005，http://www.eri.u-tokyo.ac.jp/sanchu/Seismo_Note/2005/EIC168.html)

（走向、傾斜、すべり角）=(198, 25, 82)，地震モーメントMo=8.2 x10**19 Nm (Mw = 7.2)，断層面積S=60km x 40km，深さH = 37 km

破壊継続時間（主破壊）T=25s，食い違いDmax = 1.8 m

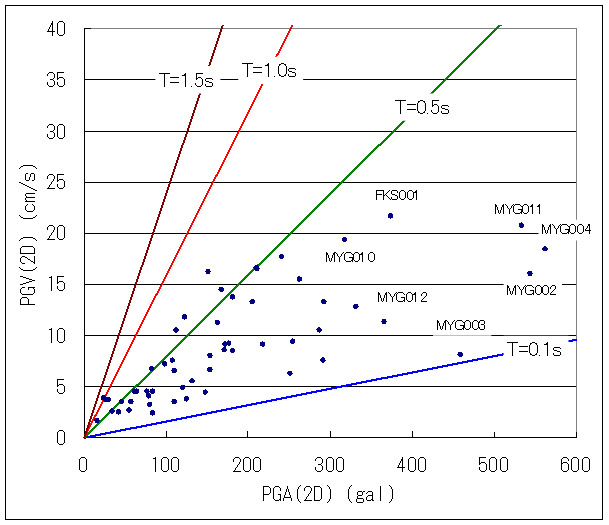

図１　最大加速度（PGA）と最大速度（PGV）の関係（いずれも水平ベクトル和）

図中の線は，PGV=T*PGA/(2π)．ここで，Tは周期．振動が単一成分のみであれば，この関係式が成り立つ．PGAは500galを超えたところもあるが，PGVは25cm/s以下と比較的小さい．これは，下記の地盤データにみられるように工学基盤が比較的浅いところにあるため，短周期成分が卓越したからと考えられる．

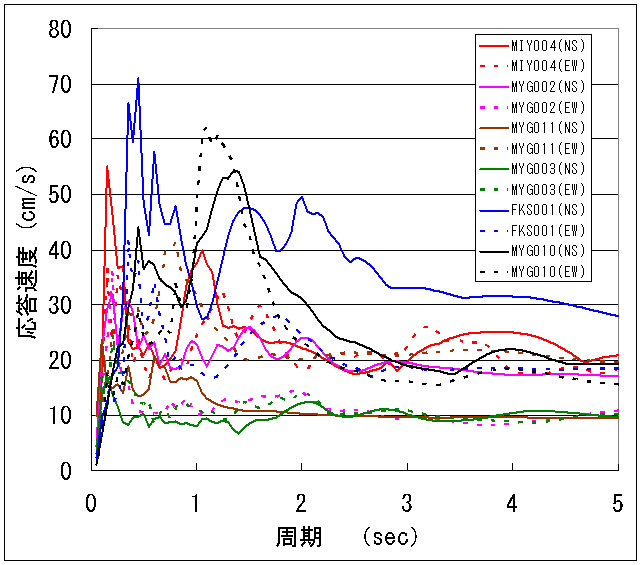

図２　速度応答スペクトル（h=0.05）

FKS001，MYG010を除いて，短周期成分が卓越しているのが見て取れる．このため，PGAの割りにPGVが小さくなっていたと考えられる．

★　震央

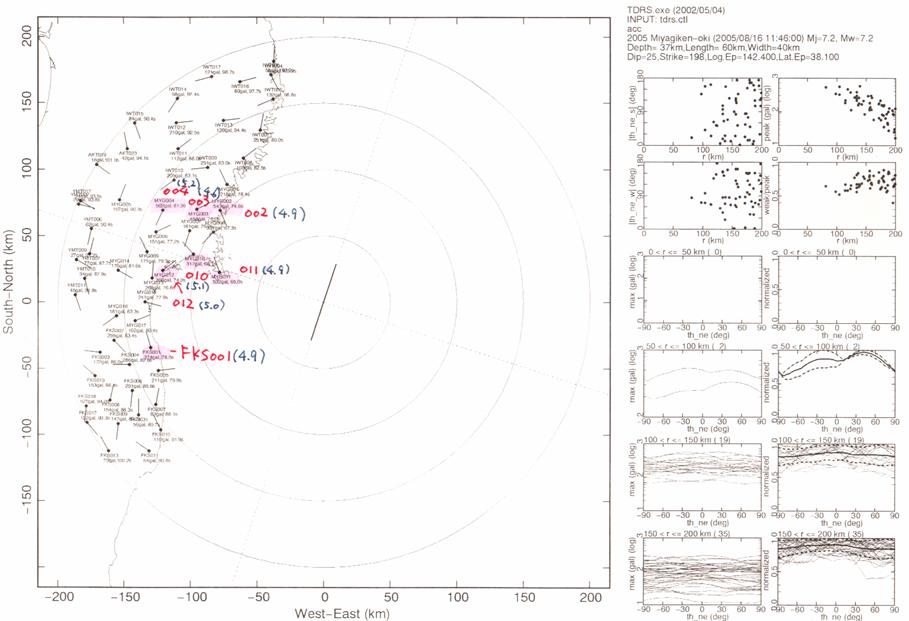

図３　水平動加速度が最大となった方向，（）内の数字は計測震度，同心円は50kmごとに描画

ピンの先が，最も強くゆれた方向．逆断層タイプなので，明瞭な振動の方向性は見られない．計測震度も５前後であり，被害を多く出すほどの揺れの強さではないと考えられる．なお，一般に，計測震度は最大加速度に対応し，被害程度は最大速度に対応する．今回の地震では，最大加速度の割りには最大速度が小さかったため，報道で流れた震度情報の割には，被害が小さかった（少なかった）と思われる．なお，最大速度が小さかった理由は，地盤構造（下記，地盤データを参照）にあると考えられる．これらの観測点は，工学基盤が比較的浅いため，短周期を増幅させやすい構造だったと考えられるが，今後，詳細な検討を試みたい．

地盤データ

MYG004築館　所在地: 宮城県 栗原市 築館高田2-15　緯度: 38.7263N 経度: 141.0252E 標高: 40.00m 深さ N値 P波速度S波速度 密度 Soil Column (m/s) (m/s) (g/cm^3) 1m 24 280 100 1.64 0m - 1.20m C 2m 99 940 240 1.88 1.20m - 8.70m R 3m 99 940 240 2.02 8.70m - 10.25m R 4m 99 940 240 1.98 5m 99 1800 550 2.02 6m 14 1800 550 1.99 7m 99 1800 550 1.97 8m 25 1800 550 2.06 9m 35 1800 550 1.99 10m 99 1800 550 1.89 MYG002 歌津　所在地: 宮城県 本吉郡 歌津町字吉野沢61-171　緯度: 38.7233N 経度: 141.5144E 標高: 79.00m 1m 3 360 140 1.73 0m - 4.00m SF 2m 3 670 270 1.78 4.00m - 10.00m R 3m 6 670 270 1.72 4m 24 670 270 1.68 5m 26 1100 400 1.86 6m 99 1100 400 1.89 7m 99 2100 590 1.96 8m 99 2100 590 2.14 9m 99 2100 590 2.24 10m 99 2100 590 2.16 MYG011 牡鹿　所在地: 宮城県 石巻市 鮎川浜鬼形山1-13　緯度: 38.3022N 経度: 141.5079E 標高: 13.22m 1m 50 500 220 1.71 0.00m - 0.05m Fl 2m 50 2300 1100 2.09 0.05m - 4.00m R 3m 50 2300 1100 2.14 4.00m - 8.00m R 4m 50 2300 1100 2.12 8.00m - 20.00m R 5m 50 3500 1500 2.40 6m 50 3500 1500 2.46 7m 50 3500 1500 2.43 8m 50 3500 1500 2.44 9m 50 4200 2000 2.43 10m 50 4200 2000 2.40 11m 50 4200 2000 2.47 12m 50 4200 2000 2.47 13m 50 4200 2000 2.48 14m 50 4200 2000 2.45 15m 50 4200 2000 2.47 16m 50 4200 2000 2.46 17m 50 4200 2000 2.43 18m 50 4200 2000 2.40 19m 50 4200 2000 2.40 20m 50 4200 2000 2.42 MYG003 東和　所在地: 宮城県 登米市 東和町米谷字細野42-2　緯度: 38.7319N 経度: 141.3141E 標高: 28.00m 1m 99 1200 210 1.68 0m - 4.00m SF 2m 4 1200 210 1.74 4.00m - 10.00m R 3m 7 1200 210 1.75 4m 8 1200 210 1.78 5m 32 1670 310 1.77 6m 37 1670 310 1.90 7m 99 1670 310 1.92 8m 99 2700 670 1.96 9m 99 2700 670 2.11 10m 99 2700 670 2.22

MYG012 塩竈　所在地: 宮城県 塩竃市 北浜4-7　緯度: 38.3145N 経度: 141.0227E 標高: 1.73m 1m 3 650 140 1.56 0.00m - 3.05m Fl 2m 3 650 140 1.69 3.05m - 4.35m M 3m 0 650 140 1.70 4.35m - 6.45m M 4m 0 1500 170 1.64 6.45m - 20.20m R 5m 0 1500 170 1.47 6m 1 1500 170 1.61 7m 136 1940 880 1.97 8m 75 1940 880 1.97 9m 75 1940 880 1.93 10m 79 1940 880 1.94 11m 100 1940 880 1.97 12m 68 1940 880 1.96 13m 65 1940 880 1.97 14m 79 1940 880 1.95 15m 88 1940 880 1.96 16m 83 1940 880 1.94 17m 83 1940 880 1.97 18m 94 1940 880 1.99 19m 88 1940 880 1.96 20m 100 1940 880 1.99 MYG010 石巻　所在地: 宮城県 石巻市 門脇字上野町46-17　緯度: 38.4252N 経度: 141.2844E 標高: 2.00m 1m 7 280 100 1.60 0m - 1.50m Fl 2m 16 1480 150 1.66 1.50m - 20.45m S 3m 23 1480 150 1.81 4m 33 1480 150 1.95 5m 18 1480 320 1.90 6m 18 1480 320 1.86 7m 19 1480 320 1.90 8m 19 1480 320 1.81 9m 16 1480 320 1.88 10m 15 1480 320 1.89 11m 18 1480 320 1.90 12m 20 1480 320 1.90 13m 23 1480 320 1.91 14m 20 1480 320 1.90 15m 11 1480 300 1.91 16m 8 1480 300 1.90 17m 8 1480 300 1.89 18m 7 1480 300 1.85 19m 5 1480 300 1.86 20m 5 1480 300 1.84 FKS001 相馬　所在地: 福島県 相馬市 中村字川原町65-1　緯度: 37.7919N 経度: 140.9230E 標高: 9.00m 1m 3 750 200 1.76 0m - 0.55m Fl 2m 32 750 310 1.75 0.55m - 1.90m SF 3m 33 1500 310 1.91 1.90m - 3.95m GF 4m 9 1500 160 1.88 3.95m - 5.35m SF 5m 18 1500 160 1.81 5.35m - 5.95m GF 6m 3 1500 160 1.92 5.95m - 7.35m M 7m 5 1500 160 1.85 7.35m - 8.95m S 8m 8 1500 160 1.82 8.95m - 11.50m GF 9m 12 1500 160 1.87 11.50m - 13.23m R 10m 35 1500 160 2.05 11m 28 1500 160 1.97 12m 99 2200 480 1.93 13m 99 2200 480 1.91

謝　辞：地震記録，地盤データは防災科学技術研究所よりダウンロードし，使用しております．地震計，地震記録などの維持管理等に携わられております方々に深く感謝申し上げます．
注　意：誤りも含め，不明な点がございましら下記までメール頂ければ幸いです．
作成日：2005/08/17
文　責：紺野克昭＠芝浦工大土木
